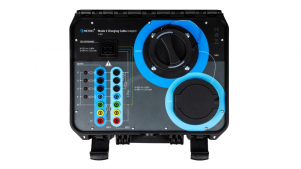

Metrel A 1832 Mode 3 Ladekabeladapter – Für sichere Prüfungen von EV-Ladeleitungen

Der Metrel A 1832 Ladekabeladapter Modus 3 ermöglicht die präzise Überprüfung der elektrischen Sicherheit von Mode-3-Ladeleitungen für Elektrofahrzeuge (EVs) mit Typ-2-Steckern. Er ist kompatibel mit METREL-Prüfgeräten und vielen Drittanbieter-Geräten. In Kombination mit Metrel AutoSequences®, das in modernen Mehrzweckprüfgeräten integriert ist, können komplette Tests der Ladeleitungen mit nur einem Knopfdruck durchgeführt werden. Mithilfe der MESM-Software lassen sich professionelle Prüfberichte erstellen.

Funktionen im Überblick

• Typ-2-Stecker zur Prüfung von EV-Ladekabeln Mode 3
• Bananenstecker-Ausgänge für die Verbindung mit Prüfgeräten
• LED-Anzeigen für die Durchgangskontrolle von aktiven Leitern (L1, L2, L3, N)
• Prüfeingang für AutoSequences® zur schnellen, automatisierten Testdurchführung
• Unterstützung für EV-KABEL AUTO SEQUENCE® für zuverlässige Prüfabläufe
• Prüfberichte durch die kostenlose MESM-Software mit optionaler Lizenz

Technische Daten

• Abmessungen (B x H x L): 30 cm x 15 cm x 34 cm
• Gewicht: 3,16 kg
• Schutzklasse: IP40
• Max. Prüfstrom: 10 A (Prüfstecker) / 25 A (Bananenbuchsen)
• Betriebstemperatur: 0 °C bis +40 °C
• Luftfeuchtigkeit: max. 95 % (nicht kondensierend)
• Standards: EN 61010-1, EN 61010-2-030, EN 61010-031, EN 61851-1

Lieferumfang

• A 1832 Ladekabeladapter Modus 3
• A 1053 Stromkabel (1,5 m, Metrel-Stecker/Schuko EU-Stecker)
• Bedienungsanleitung

Anwendungen

• Durchgangsprüfung aller Leiter: L1, L2, L3, N, PE und CP
• Isolationswiderstandsmessung von Phasenleitern gegen Erde
• Widerstandsmessung des PP-Widerstands (Eingang und Ausgang)
• Schnelle Tests mittels LED-Anzeigen

Kompatible Metrel-Geräte

• MI 3365 OmegaEE XD-Serie

  • Varianten: MI 3365, MI 3365 25A, MI 3365 M, MI 3365 F
  • Diese Geräte unterstützen die AutoSequences® für automatisierte und effiziente Sicherheitsprüfungen.

• MI 3132 EV Tester

  • Spezialgerät für die Prüfung von EV-Ladeinfrastruktur wie Ladeleitungen, Typ-2-Steckern und weiteren elektrischen Komponenten.

Perfekt für Installateure und Prüftechniker:
Mit dem A 1832 Ladekabeladapter prüfen Sie gezielt Mode-3-Ladekabel für Elektrofahrzeuge auf Durchgang, Isolation und Funktion. Kombinieren Sie ihn mit dem A 1532 EVSE-Adapter, um zusätzlich die gesamte Ladeinfrastruktur (EVSE), wie Wallboxen oder Ladestationen, zu testen. Zusammen mit AutoSequences® und der MESM-Software sparen Sie Zeit, reduzieren Fehlerquellen und erstellen professionelle Prüfberichte mit nur wenigen Klicks.
