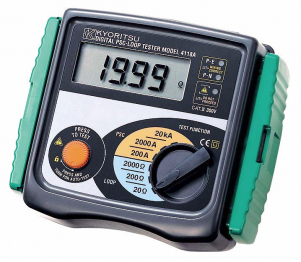

Das Kyoritsu KEW-4118A ist ein Prüfgerät für die Überprüfung von Schleifenimpedanz und Prospective Short Circuit Current (PSC) in Niederspannungsinstallationen. Es wurde für Anwendungen entwickelt, bei denen eine schnelle Bewertung der Netz- und Schutzbedingungen erforderlich ist - etwa bei Prüfungen von Steckdosen, Stromkreisen und Verteilungen.
Besonders praktisch ist die 15mA-Loop-Messung im 2000Ohm-Bereich. Diese geringe Prüfstromstärke hilft dabei, RCDs mit 30mA Nennauslösestrom nicht auszulösen. Dadurch eignet sich das KEW-4118A auch für Messungen in Installationen, in denen ein möglichst schonendes Prüfverfahren wichtig ist.
Neben der Schleifenimpedanz zeigt das Gerät auch den voraussichtlichen Kurzschlussstrom direkt an. Für die Schleifenmessung stehen die Bereiche 20Ω, 200Ω und 2000Ω zur Verfügung. Die Auflösung bei niedrigen Widerständen liegt bei 0,01Ω, was die Beurteilung kleiner Schleifenwiderstände erleichtert.
Das Gerät arbeitet mikroprozessorgesteuert für eine hohe Genauigkeit und Zuverlässigkeit. Drei LEDs unterstützen bei der Prüfung des korrekten Verdrahtungsstatus, zusätzlich gibt es eine optische Anzeige bei vertauschtem Außenleiter und Neutralleiter an der Steckdose. Ein großer digitaler Anzeigebereich sorgt für gute Ablesbarkeit im Arbeitsalltag.
Für den robusten Einsatz in der Praxis ist das KEW-4118A nach IP54 ausgelegt. Außerdem verfügt es über eine automatische Sperrfunktion bei Überhitzung des Prüfwiderstands, was zur Betriebssicherheit beiträgt. Das Gerät arbeitet im Spannungsbereich von 110V bis 260V und ist für 230V, 50Hz ausgelegt.
Was misst das Kyoritsu KEW-4118A?
Das Gerät misst die Schleifenimpedanz und den voraussichtlichen Kurzschlussstrom (PSC) in elektrischen Installationen. Damit eignet es sich für die Beurteilung von Schutzmaßnahmen und Netzbedingungen.
Warum ist die 15mA-Loop-Messung beim KEW-4118A wichtig?
Die 15mA-Messung im 2000Ω-Bereich ist besonders nützlich, weil sie RCDs mit 30mA nicht auslösen soll. Das ist hilfreich, wenn Messungen in bestehenden Installationen ohne unnötige Abschaltung durchgeführt werden sollen.
Für welche Installationen ist das KEW-4118A geeignet?
Das Gerät eignet sich für Prüfungen in Niederspannungsinstallationen, insbesondere an Steckdosen und Stromkreisen in Gebäuden. Es unterstützt bei der schnellen Kontrolle der Schleifenimpedanz und der Schutzbedingungen.
Was ist der Vorteil der direkten PSC-Anzeige?
Die direkte Anzeige des Prospective Short Circuit Current spart Rechenschritte und erleichtert die schnelle Bewertung des Stromkreises bei Prüf- und Wartungsarbeiten.
Warum brauche ich einen Schleifenimpedanztester wie das KEW-4118A?
Ein Schleifenimpedanztester hilft dabei, Schutzmaßnahmen in elektrischen Anlagen zu überprüfen und die Bedingungen im Fehlerfall besser einzuschätzen. Gerade bei Installationsprüfungen ist die Messung der Schleifenimpedanz eine wichtige Grundlage zur Beurteilung der Sicherheit.
Jetzt anfragen - wir beraten Sie gerne bei der Auswahl des passenden Schleifenimpedanztesters für Ihre Anwendung.
|
