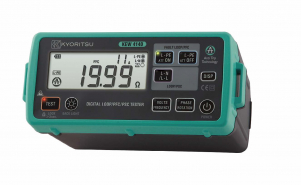

Kyoritsu KEW-4140 Digitaler Schleifenimpedanztester - Loop, PFC/PSC Messgerät mit Anti-Trip Technology

Der Kyoritsu KEW-4140 ist ein vielseitiger Schleifenimpedanztester für die Prüfung elektrischer Installationen. Das Gerät kombiniert Loop-, PFC- und PSC-Messungen mit zusätzlichen Funktionen wie Phasenfolge-, Spannungs- und Frequenzmessung.

Ein zentrales Merkmal ist die integrierte Anti-Trip Technology (ATT). Diese ermöglicht Schleifenmessungen ohne Auslösen von FI/RCDs ab 30mA und sorgt damit für unterbrechungsfreie Prüfungen im laufenden Betrieb.

Technische Highlights - Kyoritsu KEW-4140

• Anti-Trip Technology (ATT) - Schleifenmessung ohne Auslösen von RCDs ab 30mA
• Schleifenimpedanzmessung - L-PE, L-N und L-L Messung in einem Gerät
• PFC/PSC-Messung - Prospektiver Fehler- und Kurzschlussstrom bis 20kA
• Dual-Display - gleichzeitige Anzeige von Loop und PFC/PSC
• 2-Leiter-Messung - einfache Messung ohne aufwendige Verdrahtung
• Spannungs- und Frequenzmessung - 0-500V und 45-65Hz
• Phasenfolgeanzeige - schnelle Prüfung der Drehfeldrichtung
• Auto-Ranging - automatische Bereichswahl bis 2000Ω
• IP54 Schutzklasse - staub- und spritzwassergeschützt
• Lock-Funktion - freihändiges Messen mit automatischem Start
• Beleuchtetes Display & Tastenfeld - ideal für dunkle Arbeitsumgebungen

RCD-sichere Schleifenmessung ohne Auslösung

Bei klassischen Schleifenmessungen kommt es häufig zum unbeabsichtigten Auslösen von Fehlerstromschutzschaltern. Das KEW-4140 verhindert dies durch optimierte Messströme und Messzeiten im ATT-Modus.

Das Ergebnis:

• sichere Messung auch in sensiblen Anlagen
• keine Betriebsunterbrechung
• ideal für Bestandsinstallationen

Kombination aus Loop-, PFC- und PSC-Messung

Das Gerät deckt mehrere Prüfaufgaben in einem kompakten System ab:

• Schleifenimpedanz (L-PE, L-N, L-L)
• Prospektiver Kurzschlussstrom (PSC)
• Prospektiver Fehlerstrom (PFC)
• Spannungs- und Frequenzmessung
• Phasenfolgeanzeige

Durch die 2-Leiter-Messung sind auch Messungen zwischen L-L und L-N ohne zusätzlichen Aufwand möglich.

FAQ - Häufige Fragen zum KEW-4140 Schleifenimpedanzmessgerät

Warum benötige ich einen Schleifenimpedanztester wie den KEW-4140?

Ein Schleifenimpedanztester ist notwendig, um die Wirksamkeit von Schutzmaßnahmen in elektrischen Anlagen zu überprüfen. Nur so kann sichergestellt werden, dass Fehlerströme zuverlässig erkannt und abgeschaltet werden.

Was bedeutet Anti-Trip Technology (ATT)?

Die Anti-Trip Technology verhindert das Auslösen von FI/RCD-Schutzschaltern während der Messung. Dadurch können Schleifenimpedanzmessungen durchgeführt werden, ohne den Stromkreis zu unterbrechen.

Welche Messungen sind mit dem KEW-4140 möglich?

Das Gerät ermöglicht Schleifenimpedanz-, PFC- und PSC-Messungen sowie Spannungs-, Frequenz- und Phasenfolgemessungen in einem Gerät.

Was ist der Unterschied zwischen PFC und PSC?

• PFC (Prospective Fault Current): Fehlerstrom gegen Erde (L-PE)
• PSC (Prospective Short Circuit): Kurzschlussstrom zwischen Leitern (L-N oder L-L)

Beide Werte sind wichtig für die Auslegung und Prüfung von Schutzorganen.
