Kyoritsu KEW-5406A RCD-Tester - Prüfung von FI-Schutzschaltern 10-500mA

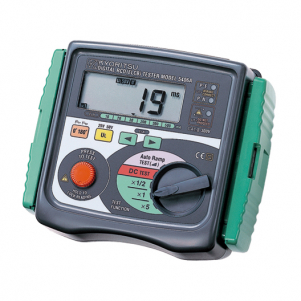

Der Kyoritsu KEW-5406A ist ein kompakter und robuster RCD-Tester zur normgerechten Prüfung von Fehlerstrom-Schutzeinrichtungen in 230V-Netzen. Das Gerät unterstützt Nennauslöseströme von 10–500mA und ermöglicht Prüfsequenzen mit x1/2, x1, x5 und DC-Auto-Ramp. Durch seinen integrierten Mikroprozessor liefert der KEW-5406A stabile Messwerte unabhängig von Netzspannungsschwankungen.

Über die 0°/180°-Umschaltung kann das Verhalten des RCDs unter unterschiedlichem Phasenwinkel getestet werden. Vor jeder Prüfung kontrolliert das Gerät automatisch den Verdrahtungszustand der Steckdose und signalisiert fehlerhafte Anschlussbedingungen klar über LED-Anzeigen. Damit eignet sich der KEW-5406A für schnelle und zuverlässige FI-Prüfungen im Installations-, Service- und Prüfumfeld.

Das Gehäuse erfüllt IP54 und ist für den professionellen Einsatz auf Baustellen und im Servicebereich konzipiert. Der KEW-5406A entspricht den Anforderungen nach IEC 61557 und IEC 61010-1.

Technische Highlights des Kyoritsu KEW-5406A RCD-Testers

• Prüfbereich Nennauslösestrom: 10/20/30/200/300/500mA
• Störungsparametereinstellungen: x1/2, x1, x5, xDC, Auto Ramp
• Digitale Auslösezeitmessung: Anzeige in Millisekunden, niedrigste Auflösung 1ms
• Auslösezeitbereich: 1000ms (Normprüfung), 200ms im x5-Modus
• Auslösezeitgenauigkeit: ±0.6 Prozent vom Messwert ±4 Digit
• Unterstützte RCD-Typen: Standard, selektiv, Typ AC und Typ A (DC-sensitiv)
• Phasenwinkel-Umschaltung: 0°/180° zur schnellen Wiederholungsmessung
• Konstante Stromquelle: Genauigkeit der Messwerte auch bei schwankender Netzspannung
• LED-Verdrahtungskontrolle: 3 LEDs zur Prüfung der korrekten Anschlussbedingungen
• Sicherheits- und Schutzart: IEC 61557-1, -6, IEC 61010-1 CAT III 300V, IEC 61010-2-031, IP54
• Betriebsspannung: 230V +10 bis -15 Prozent (195–253V), 50Hz
• Abmessungen/Gewicht: 167x186x89mm, ca. 800g

FAQ zum Kyoritsu KEW-5406A RCD-Tester

Für welche Anwendungen ist der Kyoritsu KEW-5406A geeignet?
Der KEW-5406A ist für die Prüfung von Fehlerstromschutzschaltern in 230V Niederspannungsanlagen ausgelegt. Typische Anwendungen sind Wohn- und Zweckbauten, kleine Gewerbeanlagen sowie regelmäßige Wiederholungsprüfungen durch Elektrofachkräfte und Prüfdienstleister.

Welche RCD-Typen können mit dem KEW-5406A geprüft werden?
Das Gerät unterstützt Standard- und selektive RCDs sowie RCDs vom Typ AC und Typ A (DC-sensitive RCDs). Die Nennauslöseströme reichen von 10mA bis 500mA, sodass sowohl Personenschutz-RCDs als auch Anlagen-RCDs abgedeckt werden.

Was bedeutet die Auto-Ramp-Funktion beim KEW-5406A?
In der Auto-Ramp-Funktion erhöht der RCD-Tester den Prüfstrom automatisch schrittweise, bis der RCD auslöst. Dadurch kann der tatsächliche Auslösestrom ermittelt und mit dem Nennauslösestrom verglichen werden, was eine genauere Beurteilung des RCD-Zustands ermöglicht.

Warum ist die 0°/180°-Phasenwinkel-Umschaltung wichtig?
RCDs können abhängig vom Phasenwinkel des Fehlerstromes unterschiedliche Auslösezeiten zeigen. Mit der 0°/180°-Umschaltung lassen sich einfach zwei Messungen mit verändertem Phasenwinkel durchführen, um das Ansprechverhalten des RCDs unter verschiedenen Bedingungen zu prüfen.

Welche Sicherheitsnormen erfüllt der Kyoritsu KEW-5406A?
Der KEW-5406A erfüllt die Anforderungen der IEC 61557-1 und -6 für Prüfgeräte zur Prüfung von Schutzmaßnahmen in Niederspannungsanlagen. Zusätzlich ist er nach IEC 61010-1 und IEC 61010-2-031 als Messgerät der Überspannungskategorie CAT III 300V ausgelegt und entspricht der Schutzart IP54 für den Einsatz in anspruchsvoller Umgebung.

Jetzt anfragen – wir beraten Sie gerne bei der Auswahl des geeigneten RCD-Testers für Ihre Prüfaufgaben.
