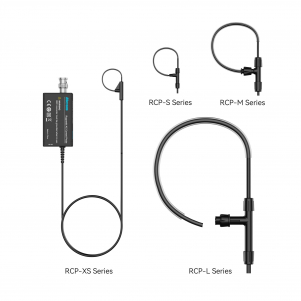

Micsig RCP-Serie Rogowski-Spulen für präzise und hochfrequente AC-Strommessungen Die Micsig RCP-Serie umfasst flexible Rogowski-Spulen zur präzisen Messung von Wechselströmen mit Spitzenwerten von 60A bis 12000Apk. Mit Bandbreiten von bis zu 30MHz und einer nahezu verschwindenden Einfügeimpedanz eignen sich die Stromsonden besonders für schnelle und hochfrequente Strommessungen in der Leistungselektronik. Mit den Ausführungen RCP-XS, RCP-S, RCP-M und RCP-L stehen unterschiedliche Spulenquerschnitte und Spulenlängen für verschiedene Messaufgaben zur Verfügung. Von der besonders kompakten 1,6mm XS-Spule für schwer zugängliche Messstellen bis zur 700mm langen L-Ausführung mit 10kVpk Peak-Isolationsspannung lässt sich die RCP-Serie flexibel an unterschiedliche Anwendungen anpassen. Jetzt mehr über die passenden Varianten und Einsatzmöglichkeiten der Micsig RCP-Serie erfahren – wir beraten Sie gerne! Technische Eigenschaften: Bandbreite bis 30MHz: modellabhängig Messbereich: 60Apk bis 12000Apk, modellabhängig Ausgangsempfindlichkeit: 100mV/A bis 0,5mV/A, modellabhängig Rogowski-Spulen: 1,6mm, 3,0mm, 4,5mm oder 8,0mm Spulenquerschnitt Spulenlänge: 80mm, 200mm oder 700mm, modellabhängig Messbarer Leiterdurchmesser: bis 220mm, modellabhängig Peak-Isolationsspannung: bis 10kVpk, modellabhängig Genauigkeit: typisch 2% Anschluss: 1MΩ BNC Spannungsversorgung: DC 12V Anwendungsgebiete: Strommessungen in Motorantrieben, Frequenzumrichtern, USV- und Schaltnetzteilen Double-Pulse-Tests an MOSFETs und IGBTs sowie SiC- und GaN-Leistungshalbleitern Messung hochfrequenter, gepulster und transienter Ströme Analyse von Lastströmen und höherfrequenten Oberschwingungsströmen Messungen an kleinen Induktivitäten, Kondensatoren und Snubber-Schaltungen Messung kleiner AC-Ströme bei gleichzeitig hohen DC-Strömen Strommessungen in 3-phasigen Versorgungssystemen Entwicklung und Diagnose von Leistungswandlern Die Modellbezeichnung der Micsig RCP-Serie setzt sich aus Spitzenstrom, Spulenausführung und Spulenlänge zusammen. Bitte geben Sie für Bestellungen und Preisanfragen immer die vollständige Modellnummer an, damit wir Ihnen die passende Rogowski-Spule anbieten können: Serie Spitzenstrom Spulenlänge Spulenquerschnitt Peak-Isolationsspannung RCP-XS 60 / 120 / 300 / 600 / 1200 / 3000 / 6000 / 12000Apk 80 / 200mm 1,6mm 1,5kVpk RCP-S 120 / 300 / 600 / 1200 / 3000 / 6000 / 12000Apk 200 / 700mm 3,0mm 3kVpk RCP-M 120 / 300 / 600 / 1200 / 3000 / 6000 / 12000Apk 200 / 700mm 4,5mm 5kVpk RCP-L 600 / 1200 / 3000 / 6000 / 12000Apk 700mm 8,0mm 10kVpk
	RCP-Serie Rogowski AC Current Probe von Micsig Micsig RCP12000L-700 Rogowski-Spule - 12000Apk, 0,5mV/A, 10MHz Micsig RCP12000L-700 Rogowski-Spule für AC-Strommessungen bis 6000Apk, 1mV/A Ausgangsempfindlichkeit, 3Hz bis 10MHz Bandbreite, 700mm Spulenlänge und 8,0mm Spulenquerschnitt. Mehr darüber...
	RCP-Serie Rogowski AC Current Probe von Micsig Micsig RCP12000M-700 Rogowski-Spule - 12000Apk, 0,5mV/A, 10MHz Micsig RCP12000M-700 Rogowski-Spule für AC-Strommessungen bis 12000Apk, 0,5mV/A Ausgangsempfindlichkeit, 2Hz bis 10MHz Bandbreite, 700mm Spulenlänge und 4,5mm Spulenquerschnitt. Mehr darüber...
	RCP-Serie Rogowski AC Current Probe von Micsig Micsig RCP12000S-700 Rogowski-Spule - 12000Apk, 0,5mV/A, 10MHz Micsig RCP12000S-700 Rogowski-Spule für AC-Strommessungen bis 12000Apk, 0,5mV/A Ausgangsempfindlichkeit, 2Hz bis 10MHz Bandbreite, 700mm Spulenlänge und 3,0mm Spulenquerschnitt. Mehr darüber...
	RCP-Serie Rogowski AC Current Probe von Micsig Micsig RCP12000XS-80 Rogowski-Spule - 12000Apk, 0,5mV/A, 30MHz Micsig RCP12000XS-80 Rogowski-Spule für AC-Strommessungen bis 12000Apk, 0,5mV/A Ausgangsempfindlichkeit, 2Hz bis 30MHz Bandbreite, 80mm Spulenlänge und kompakter 1,6mm Spulenquerschnitt. Mehr darüber...
	RCP-Serie Rogowski AC Current Probe von Micsig Micsig RCP1200L-700 Rogowski-Spule - 1200Apk, 5mV/A, 10MHz Micsig RCP1200L-700 Rogowski-Spule für AC-Strommessungen bis 1200Apk, 5mV/A Ausgangsempfindlichkeit, 6Hz bis 10MHz Bandbreite, 700mm Spulenlänge und 8,0mm Spulenquerschnitt. Mehr darüber...
	RCP-Serie Rogowski AC Current Probe von Micsig Micsig RCP1200M-200 Rogowski-Spule - 1200Apk, 5mV/A, 25MHz Micsig RCP1200M-200 Rogowski-Spule für AC-Strommessungen bis 1200Apk, 5mV/A Ausgangsempfindlichkeit, 5Hz bis 25MHz Bandbreite, 200mm Spulenlänge und 4,5mm Spulenquerschnitt. Mehr darüber...
	RCP-Serie Rogowski AC Current Probe von Micsig Micsig RCP1200S-200 Rogowski-Spule - 1200Apk, 5mV/A, 25MHz Micsig RCP1200S-200 Rogowski-Spule für AC-Strommessungen bis 1200Apk, 5mV/A Ausgangsempfindlichkeit, 5Hz bis 25MHz Bandbreite, 200mm Spulenlänge und 3,0mm Spulenquerschnitt. Mehr darüber...
	RCP-Serie Rogowski AC Current Probe von Micsig Micsig RCP1200XS-200 Rogowski-Spule - 600Apk, 10mV/A, 30MHz Micsig RCP1200XS-200 Rogowski-Spule für AC-Strommessungen bis 1200Apk, 5mV/A Ausgangsempfindlichkeit, 5Hz bis 20MHz Bandbreite, 200mm Spulenlänge und kompakter 1,6mm Spulenquerschnitt. Mehr darüber...
	RCP-Serie Rogowski AC Current Probe von Micsig Micsig RCP1200XS-80 Rogowski-Spule - 600Apk, 10mV/A, 30MHz Micsig RCP1200XS-80 Rogowski-Spule für AC-Strommessungen bis 1200Apk, 5mV/A Ausgangsempfindlichkeit, 5Hz bis 30MHz Bandbreite, 80mm Spulenlänge und kompakter 1,6mm Spulenquerschnitt. Mehr darüber...
