Unsere neue Cosinews mit folgendem Inhalt:
Der MI 2893 Power Master XT ist ein mobiler, dreiphasiger, Netzqualitätsanalysator mit einem großen, gut lesbaren, grafischen Farbdisplay. Der Benutzer kann durch Anschluss des Prüfgerätes, Oberschwingungen, Koeffizienten, Wellenformen und Transienten mit einer Abtastfrequenz von 1 MSamples / Sek. in der Installation einfach ermitteln. Das Gerät wurde sowohl für Langzeitaufzeichnungen, als auch für die Suche und Behebung von Netzqualitätsproblemen in Dreiphasen- und Einphasen- Energieverteilungssystemen entwickelt.
Die praktischen Quick-Set Tasten machen das Prüfgerät benutzerfreundlicher und ermöglichen eine schnellere Übersicht über die Daten zur Fehlerbehebung. Die PC-Software PowerView 3 ermöglicht eine detaillierte Analyse der aufgezeichneten Daten, das direkte und ferngesteuerte Lesen von der microSD-Speicherkarte, die Analyse von Langzeitaufzeichnungen und die automatische Erstellung eines professionellen Prüfberichts.

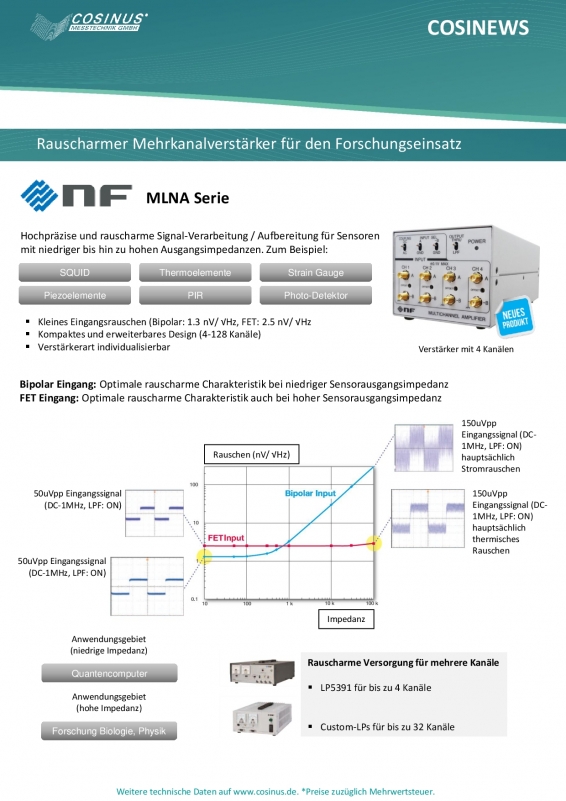

Hochpräzise und rauscharme Signal-Verarbeitung / Aufbereitung für Sensoren mit niedriger bis hin zu hohen Ausgangsimpedanzen.
Bipolar Eingang: Optimale rauscharme Charakteristik bei niedriger Sensorausgangsimpedanz
FET Eingang: Optimale rauscharme Charakteristik auch bei hoher Sensorausgangsimpedanz

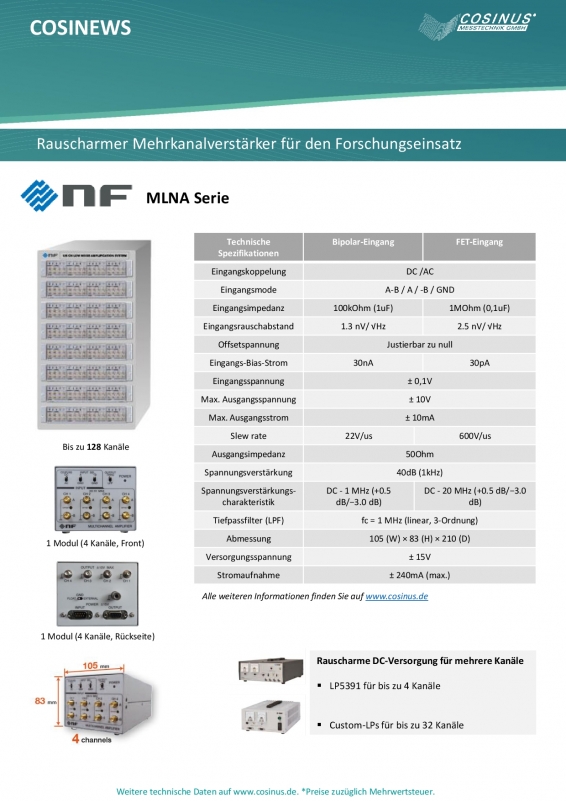

Technische Spezifikationen |
Bipolar-Eingang |
FET-Eingang |
|
Eingangskoppelung |
DC /AC |
||
Eingangsmode |
A-B / A / -B / GND |
||
Eingangsimpedanz |
100kOhm (1uF) |
1MOhm (0,1uF) |
|
Eingangsrauschabstand |
1.3 nV/ √Hz |
2.5 nV/ √Hz |
|
Offsetspannung |
Justierbar zu null |
||
Eingangs-Bias-Strom |
30nA |
30pA |
|
Eingangsspannung |
± 0,1V |
||
Max. Ausgangsspannung |
± 10V |
||
Max. Ausgangsstrom |
± 10mA |
||
Slew rate |
22V/us |
600V/us |
|
Ausgangsimpedanz |
50Ohm |
||
Spannungsverstärkung |
40dB (1kHz) |
||
Spannungsverstärkungs- charakteristik |
DC - 1 MHz (+0.5 dB/−3.0 dB) |
DC - 20 MHz (+0.5 dB/−3.0 dB) |
|
Tiefpassfilter (LPF) |
fc = 1 MHz (linear, 3-Ordnung) |
||
Abmessung |
105 (W) × 83 (H) × 210 (D) |
||
Versorgungsspannung |
± 15V |
||
Stromaufnahme |
± 240mA (max.) |

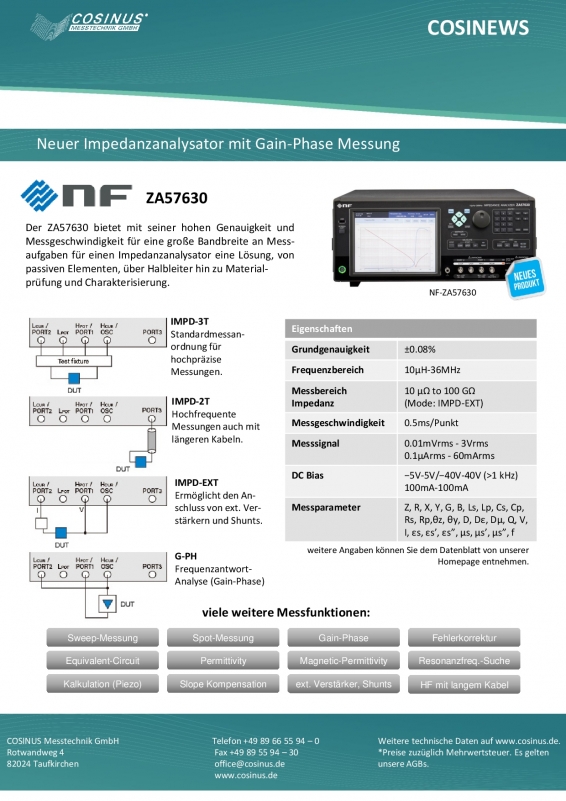

Der ZA57630 bietet mit seiner hohen Genauigkeit und Messgeschwindigkeit für eine große Bandbreite an Mess-aufgaben für einen Impedanzanalysator eine Lösung, von passiven Elementen, über Halbleiter hin zu Materialprüfung und Charakterisierung.
Eigenschaften |
|
Grundgenauigkeit |
±0.08% |
Frequenzbereich |
10μH-36MHz |
Messbereich Impedanz |
10 µΩ to 100 GΩ (Mode: IMPD-EXT) |
Messgeschwindigkeit |
0.5ms/Punkt |
Messsignal |
0.01mVrms - 3Vrms 0.1µArms - 60mArms |
DC Bias |
−5V-5V/−40V-40V (>1 kHz) |
Messparameter |
Z, R, X, Y, G, B, Ls, Lp, Cs, Cp, Rs, Rp,θz, θy, D, Dε, Dµ, Q, V, I, εs, εs’, εs”, µs, µs’, µs”, f |
